AVT PCSU1000+PCGU1000 ZESTAW POMIAROWY OSCYLOSKOP+GENERATOR

AVT PCSU1000 + PCGU1000 ZESTAW POMIAROWY OSCYLOSKOP + GENERATOR

Zestaw przystawek pomiarowych do PC lub laptopa podłączanych poprzez port USB. Składa się z dwukanałowego oscyloskopu cyfrowego oraz wysokiej klasy generatora funcyjnego.

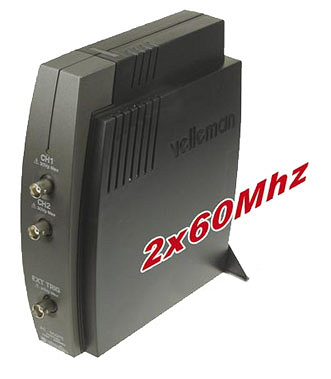

PCSU1000 - oscyloskop 2 kanałowy cyfrowy 60 MHz

Dwukanałowy oscyloskop cyfrowy - przystawka do PC. Połączenie z komputerem odbywa się poprzez port USB. Eliminuje to konieczność stosowania zewnętrznego, dodatkowego zasilacza. Urządzenie ma atrakcyjną w kształcie, niewielką obudowę. Pełni funkcje oscyloskopu, rejestratora sygnałów i analizatora widma.

Oscyloskop:

• częstotliwość próbkowania 1GHz
• rzeczywista częstotliwość próbkowania 1,25kHz - 50 MHz
• podstawa czasu: 20ns - 100ms na działkę
• wyzwalanie CH1, CH2, EXT lub wolny przebieg
• wyzwalanie zboczem i poziomem
• interpolacja
• znaczniki do pomiaru napięcia i czasu/częstotliwości
• zakres napięć wejściowych 5mV - 2V/działkę
• czułość 0.15mV rozdzielczości wyświetlania
• auto setup, opcja pomiaru x10
• funkcja pre-trigger
• pomiar True RMS, dBV, dBm, pp, Duty cykl, częstotliwość
• możliwość rejestracji 4K próbek /kanał.

• pasmo 0 .. 1.2kHz do 25MHz
• skala liniowa lub logarytmiczna

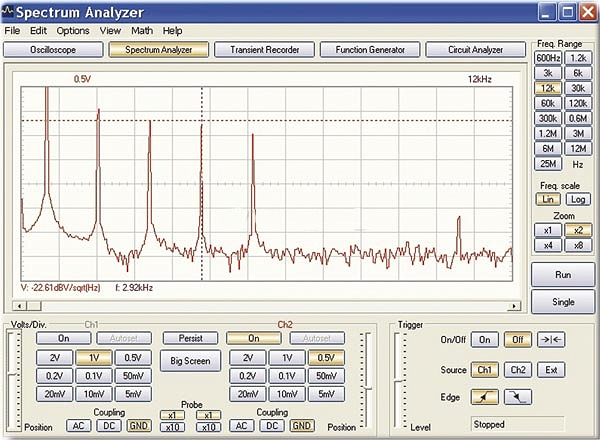

• funkcja Fouriera FFT (Fast Fourier Transform)
• rozdzielczość FFT 2048 linii, wejścia z kanałów CH1 i CH2
• funkcja zoom
• znaczniki dla amplitudy i częstotliwości

• zakres pomiarowy 20ms/dz - 2000s/dz
• maksymalny czas rejestracji 9,4 godz/ekran
• automatyczne zapamiętywanie danych
• rejestracja przebiegów o czasie trwania ponad 1 rok
• ilość pomiarów max. 100/s, min 1/20 s
• znaczniki czasu i amplitudy
• zapis i odczyt danych z pamięci

• dwa wejścia pomiarowe, jedno wyzwalania zewnętrznego
• impedancja wejściowa 1 Mom/30pF
• pasmo przenoszenia DC do 60 MHz ±3dB
• maksymalne napięcie wejściowe 30V (AC + DC)
• rodzaje wejść: DC, AC i GND
• zasilanie przez port USB (500 mA)
• wymiary 205 x 55 X 175mm / 8,2 x 2,2 x 7'
• minimalne wymagania systemowe
• komputer PC z systemem Win98SE lub nowszym
• złącze USB 1.1 lub 2.0
• monitor i karta SVGA w rozdzielczości (min. 800x600, 1024x768 sugerowana)
• mysz
• czytnik CD

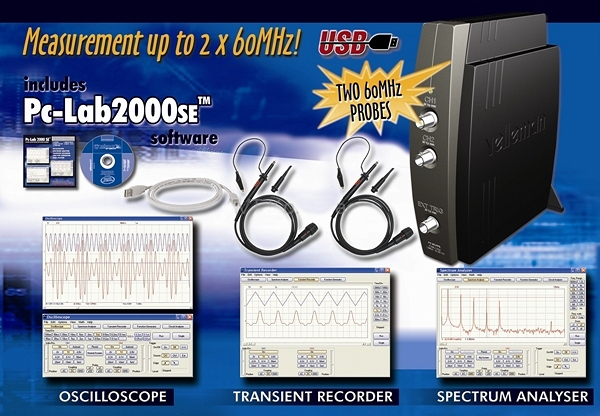

• w zestawie:
• przystawka-oscyloskop
• dwie sondy 60 MHz (PROBE60S)
• kabel USB
• oprogramowanie na CD
• instrukcja

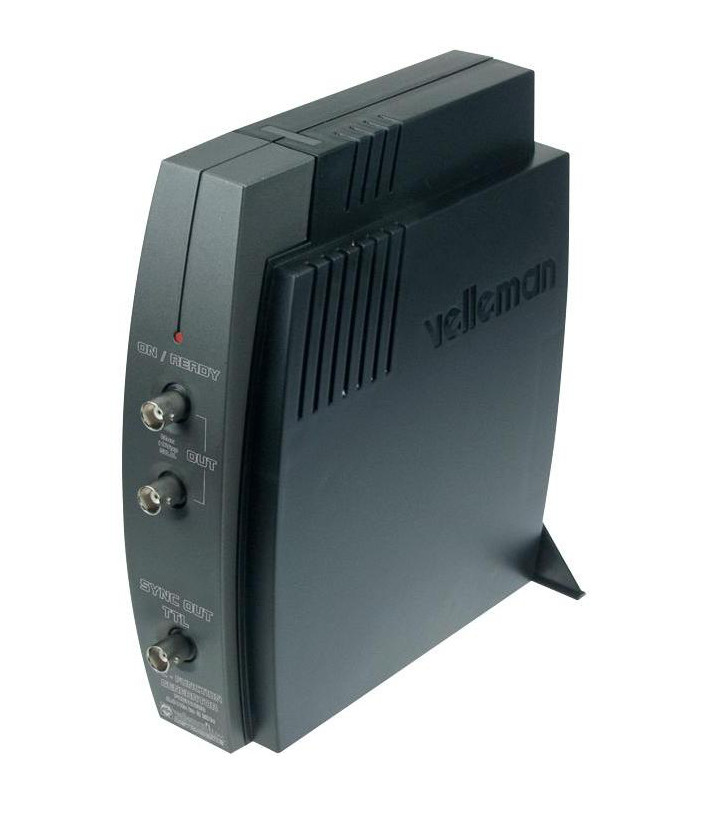

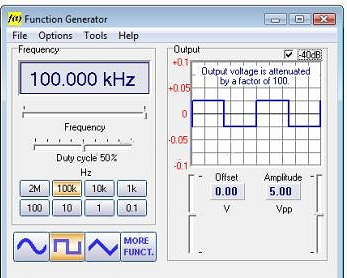

PCGU1000 to wysokiej klasy generator funkcyjny sterowany z komputera PC. Do połączenia wykorzystywany jest port USB. Oprócz standardowych przebiegów (sinus, trójkąt, prostokąt) przyrząd oferuje możliwość tworzenia własnych sygnałów. Przystawka jest w pełni bezpieczna w użytkowaniu - wyposażono ją w separację galwaniczną od PC- ta.

• zakres generowanych częstotliwości 0.01Hz do 2MHz
• generator ze stabilizacją kwarcem
• pełna separacja galwaniczna od PC
• niski współczynnik zniekształceń THD<0,08%
• 2 równolegle połączone wyjścia
• wyjście synchronizacji w standardzie TTL
• pamięć 8192 przebiegów
• przebiegi wyjściowe: sinus, prostokąt i trójkąt
• biblioteka predefiniowanych przebiegów
• edytor przebiegów
• zakres sweep 0.0001Hz do 25MHz
• sweep time 1ms do 10 godz
• szerokość pasma w noise mode 25MHz
• możliwość automatycznego wygenerowania sekwencji przebiegów zapisanych w pliku
• napięcia wyjściowe 100mVpp do 10Vpp @ 1KHz// 600Ω / 0V offset
• generowanie zadanej częstotliwości z dokładnością 0.01%
• wbudowany tłumik 40 dB (sygnał wyjściowy dzielony przez 100)
• dokładność generowania zadanej amplitudy 0.4% zakresu
• offset: 0 do -5V lub +5V max. (rozdzielczość 0.4% zakresu)
• sample rate 50MHz
• impedancja wyjściowa 2 x 50Ω
• zasilanie 9Vdc
• wymiary 55 x 190 x 200mm
• minimalne wymagania: komputer PC z Win 98SE; karta SVGA (min. 800x600); mysz, port USB, czytnik CD

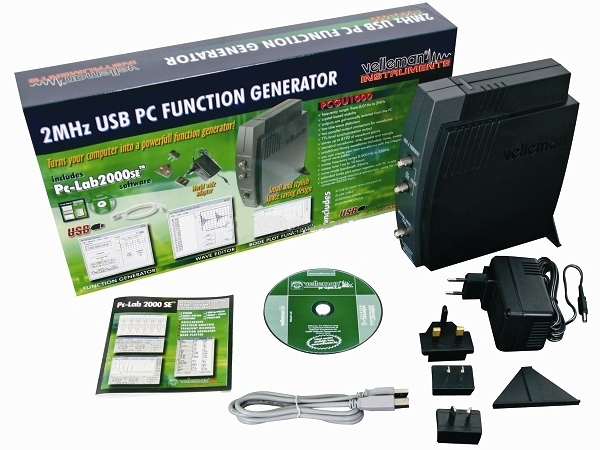

• w zestawie generator, kabel USB, instrukcja obsługi, oprogramowanie na CD, zasilacz 9Vdc
