AVT1226B UKŁAD OPÓŹNIAJĄCY WŁĄCZENIE ZASILANIA SIECIOWEGO

Cena netto: 18.13 zł

W tym KGO: 0.000 zł

Jednostka miary: szt

Waga: brak danych

VAT: 23%

Dodaj do koszyka

Cena:

22.30 zł

szt

Opis produktu

zestawy avt, zestawy do samodzielnego montażu, avt,

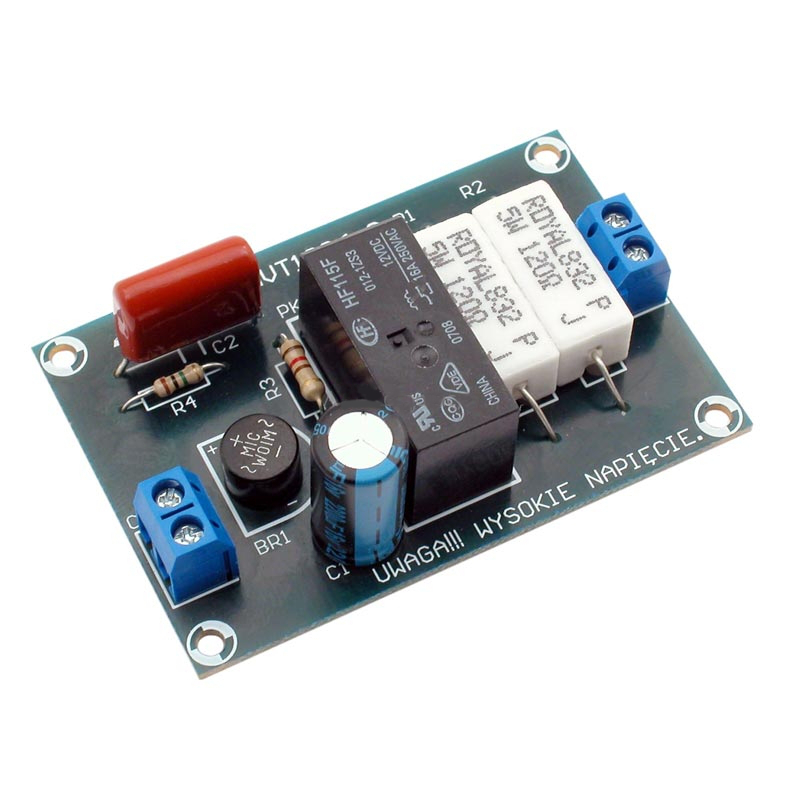

AVT1226B UKŁAD OPÓŹNIAJĄCY WŁĄCZENIE ZASILANIA SIECIOWEGO

Układ przeznaczony jest do stopniowego włączania zasilania sieciowego dla dużych obciążeń o nieliniowej charakterystyce oporności. Elementami, które są przyczyną przepływu dużych prądów grożących przepaleniem bezpiecznika przy włączaniu są na przykład, kondensatory elektrolityczne w zasilaczach wzmacniaczy dużej mocy.

opozniacz wlaczenia napiecia sieciowego, avt1226

Ponieważ w momencie włączania zasilacza filtrujące kondensatory elektrolityczne są rozładowane, stanowią pozorne zwarcie, także transformatory dużej mocy pobierają w momencie włączenia prąd o wiele rzędów wielkości większy od ich prądu nominalnego. Prąd ten może być ograniczony poprzez włączenie proponowanego układu opóźniającego pomiędzy gniazdko sieciowe pierwotne uzwojenie transformatora. W wyniku tego wzmacniacz lub inny odbiornik energii jest zasilany dwustopniowo. W pierwszym etapie prąd jest ograniczony rezystorem szeregowym o dużej obciążalności, a w kilka sekund później rezystor ten jest zwierany przez zestyk przekaźnika. Zastosowanie proponowanego układu do zabezpieczania zasilaczy sieciowych dużej mocy jest tylko jednym z przykładów wykorzystania opisanego niżej urządzenia. Równie dobrze może on zostać użyty do zasilania wszelkiego rodzaju grzejników i żarówek dużej mocy. W szczególności te ostatnie charakteryzują się bardzo małą opornością zimnego włókna i bezpośrednio po włączeniu zasilania pobierają przez ułamek sekundy prąd udarowy o znacznej wartości .

Należy jednak podkreślić, że cała płytka obwodu drukowanego znajduje się pod niebezpiecznym dla życia i zdrowia napięciem sieciowym!

Zawartość zestawu zależy od wersji:

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B
[UK] zaprogramowany układ
[A+] płytka PCB, zaprogramowany układ i dokumentacja
