AVT3072B ZASILACZ PŁYTEK STYKOWYCH
Cena netto: 16.26 zł
W tym KGO: 0.000 zł
Jednostka miary: szt
Waga: brak danych
VAT: 23%
Dodaj do koszyka
Cena:
20.00 zł
Opis produktu

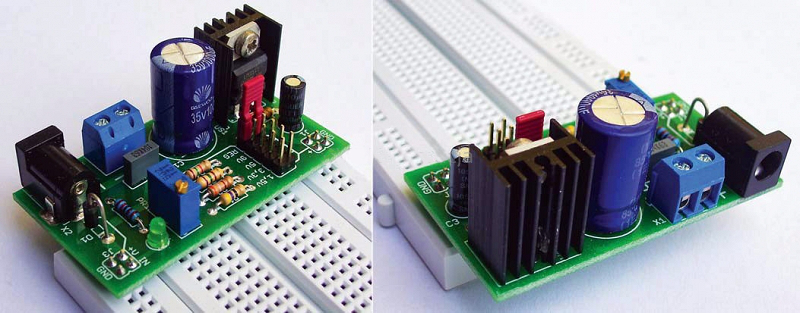

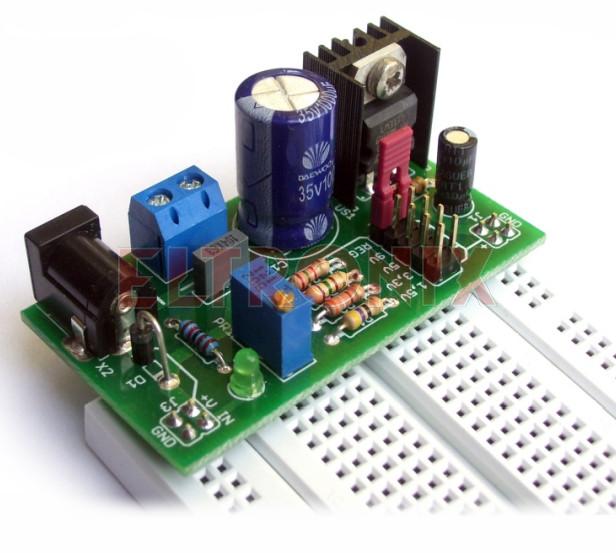

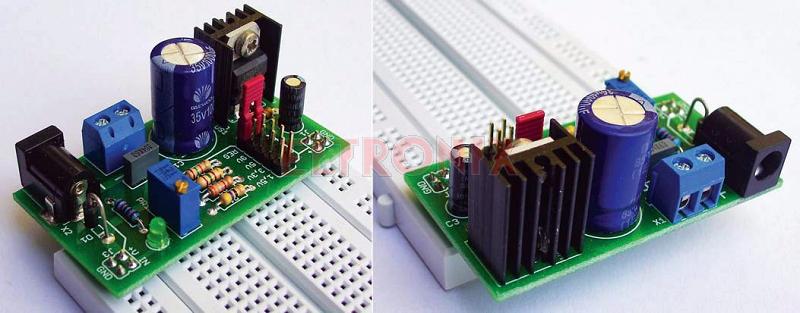

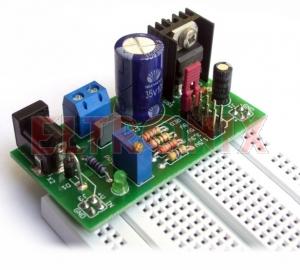

AVT3072B ZASILACZ PŁYTEK STYKOWYCH
Zasilacz bezpośrednio zaprojektowany dla płytek stykowych np. SD12.
W zasilaczu przewidziano skokową nastawę napięcia wyjściowego 1.5V, 3.3V, 5V, 9V za pomocą zworki jumper oraz płynna regulację napięcia wyjściowego za pomocą 25-obrotowego potencjometru typu Helitrim.
Złącze J3 wyprowadza na płytkę stykową ze złącza X1 lub X2 (przed stabilizatorem) napięcie zasilania pomniejszone o spadek napięcia na diodzie D1. Dzięki temu na płytce eksperymentalnej możemy uzyskać dwa napięcia, np. 5V - logika i 12V - przekaźniki.

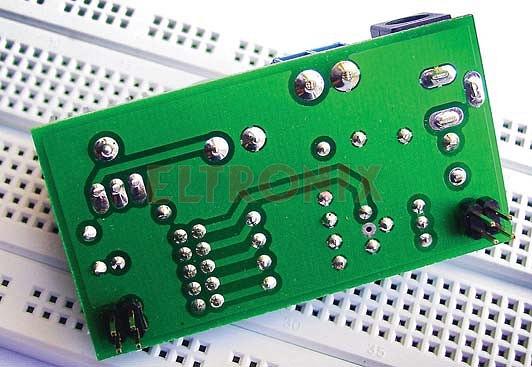

Wymiary płytki PCB 60x33mm
Zawartość zestawu zależy od wersji:
- [A] płytka PCB i dokumentacja
- [B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
- [C] zmontowany i uruchomiony zestaw B
- [UK] zaprogramowany układ
- [A+] płytka PCB, zaprogramowany układ i dokumentacja
