AVT527B+ AMATORSKI OSCYLOSKOP CYFROWY

O pożytkach posiadania oscyloskopu nie trzeba przekonywać żadnego elektronika. Kit AVT527 jest rozwiązaniem problemu braku środków finansowych na zakup sprzętu fabrycznego.

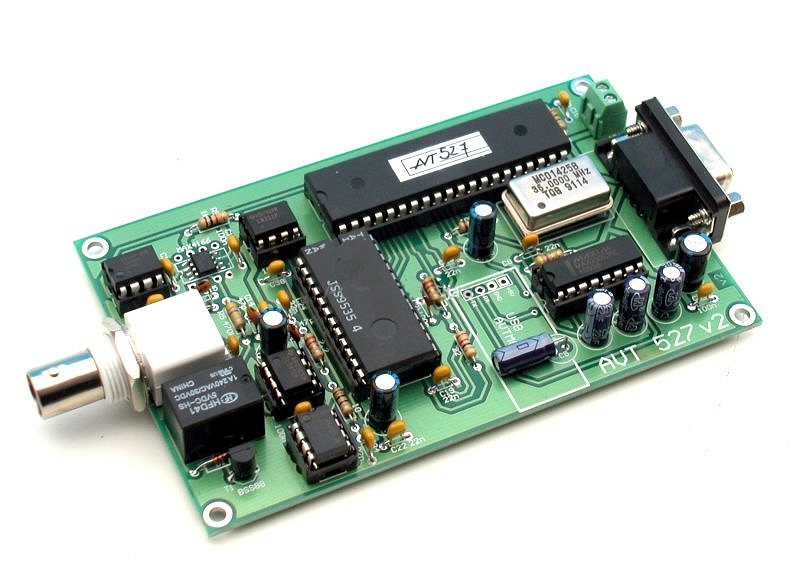

Oscyloskop mieści się na płytce drukowanej o wymiarach 115x70 mm. Prezentacja wyników pomiarów i wszelkie nastawy dokonywane są z połączonego z układami wejściowymi komputera PC. Przyrząd składa się w istocie z dwóch zasadniczych elementów: części sprzętowej i oprogramowania. Pierwszy z nich służy zamianie badanego przebiegu na dane cyfrowe. Przesłane do komputera, są odpowiednio obrabiane i prezentowane na ekranie. Dodatkowo, układ elektroniczny musi zsynchronizować moment rozpoczęcia kolejnych próbkować w tym samym punkcie badanego przebiegu okresowego. Dzięki temu wykres nie przesuwa się i jest czytelny. Część sprzętowa urządzenia odpowiada również za prawidłową komunikację z komputerem.

Układ jest nieskomplikowany w montażu i łatwy do uruchomienia.

Urządzenie szczególnie polecane do pracowni każdego elektronika zajmującego się techniką analogową i cyfrową

Cechy:

1 kanał
pasmo ok. 500 kHz
podstawa czasu - 12,5 us/dz - 500 ms/dz
czułość - 10 mV/dz - 400 mV/dz
częstotliwość próbkowania - 1M próbek/s (rozdzielczość 8 bitów)
synchronizacja zboczem narastającym lub opadającym (możliwość ustawienia poziomu wyzwalania)
wyświetlanie nastaw
analiza Fouriera
połączenie z komputerem - port szeregowy (opcjonalnie USB poprzez AVTMOD09)
praca pod systemem Windows 98 oraz XP
zasilanie 5V
wymiary płytki PCB 70x115mm

Zawartość zestawu zależy od wersji:

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B
[UK] zaprogramowany układ
[A+] płytka PCB, zaprogramowany układ i dokumentacja
