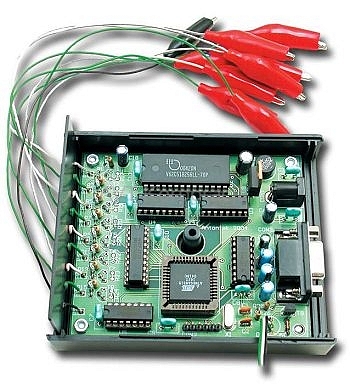

AVT389B+ ANALIZATOR STANÓW LOGICZNYCH

8-kanałowy analizator stanów logicznych.

Analizator stanów logicznych jest dla projektantów układów cyfrowych podstawowym przyrządem pomiarowym. Ceny urządzeń fabrycznych są bardzo wysokie, rozwiązaniem jest wykonanie analizatora samodzielnie.
Układ ma ładny i funkcjonalny interfejs na komputer PC. Analizator pozwala na zarejestrowanie do 32768 próbek. Zapis może być wyzwalany na trzy sposoby: ręcznie, automatycznie CMP (dowolną kombinacją stanów na wejściach) i automatycznie EDGE (dowolnym zboczem). Głównym elementem układu jest pamięć 62256 współpracująca z procesorem ATMega 8515-16. Komunikację z komputerem zapewnia port szeregowy.

analizator stanów logicznych, avt389

Urządzenie szczególnie polecane miłośnikom techniki cyfrowej, w serwisie układów mikroprocesorowych i pracowni konstrukcyjnej

Cechy:

liczba próbek - do 32768
częstotliwość próbkowania: 2 kHz, 20 kHz, 200 kHz, 2 MHz
8 kanałów
napięcia wejściowe - standard TTL/C-MOS (5 V)
praca ręczna i automatyczna (dwa tryby)
komunikacja z komputerem - złącze szeregowe
współpracuje z przystawką AVT1470
zasilanie 7-18 V
wymiary płytki PCB 95x83mm

Zawartość zestawu zależy od wersji:

[A] płytka PCB i dokumentacja
[B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
[C] zmontowany i uruchomiony zestaw B
[UK] zaprogramowany układ
[A+] płytka PCB, zaprogramowany układ i dokumentacja
