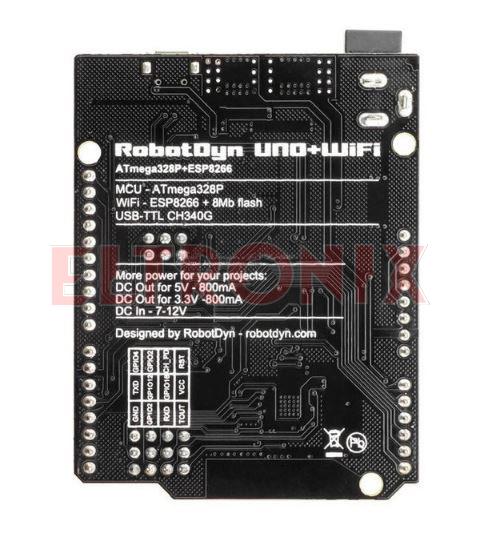

ARD9905 ARDUINO UNO-WIFI R3 CH340 Z MODUŁWEM WIFI ESP8266
Jest to połączenie modułu Arduino Uno R3 ATmega 328 z WIFI ESP8266 z wbudowaną pamięcią 8MB. Układy te są wstanie komunikować się pomiędzy sobą poprzez port UART (RX, TX). Konfiguruje się go za pomocą przełącznika DIP-switch. Możliwa jest konfiguracja połączenia: USB - ATmega328, USB - ESP8266 (komunikacja), USB - ESP8266 (programowanie) ATmega328 - ESP8266, lub brak komunikacji.
Układe też mogą działać osobnosobno, wykonując 2 niezależne programy. Szczególnie przydatne rozwiązanie w przypadku, gdy nasz projekt wymaga zarówno Arduino UNO jak i obsługi Wifi. Układ jest programowalny za pomocą złącza micro USB.
WiFi ESP8266
-
Mikrokontroler: ESP-8266 EX
-
Napięcie pracy I/O: 3.3V
-
Digital I/O Pins
-
Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
-
Zewnętrzne przerwania
-
Clock Speed: 80MHz/160MHz
-
Flash: 8MB
-
Układ odpowiedzialny za transmisję danych przez USB: CH340
-
Wbudowana antena PCB
-
Dodatkowe złącze IPX na zewnętrzną antenę
-
Kompatybilny ze środowiskiem Arduino IDE
-
Układ kompatybilny z oprogramowaniem: ARDUINO, WeMos, NodeMcu itp.
UNO R3
-
Procesor: ATmega328
-
Taktowanie układu: 16MHz
-
Napięcie - logika układu: 5V
-
Złącze microUSB
-
Napięcie zasilania: 7-12V
-
Porty I/O: 14
-
Porty wyjście w trybie PWM: 6
-
Porty analogowe: 8 (kanały przetwornika A/C)
-
Max prąd na pinie I/O: 40 mA
-
Max wydajność prądowa, pinu 5V: 800mA
-
Max wydajność prądowa, pinu 3.3V: 800 mA
-
Pamięć FLASH: 32 KB z czego 5KB użyte przez bootloader
-
Pamięć SRAM: 2 KB
-
Pamięć EEPROM: 1 KB
